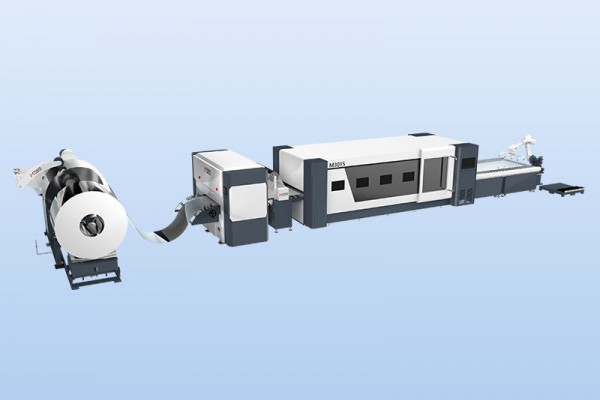

Caractéristiques techniques de la ligne de cisaillement
Modèle MHTS-1300H MHTS-1500H MHTS-2000H MHTS-2500H
Largeur maximale (mm) 1300 1500 2000 2500
Épaisseur maximale (mm) 3/6/10 3/6/10 3/6/10 3/6/10
Diamètre du rouleau (mm) 60/80/120 60/80/120 60/80/120 60/80/120
Précision de nivellement (mm/m2) 0,2 0,2 0,2 0,2
Poids maximal(t) 5/10/15/20 5/10/15/20 5/10/15/20 5/10/15/20
Chariot d'alimentation hydraulique automatique Oui Oui Oui Oui
Vitesse (m/min) 0-20 0-20 0-20 0-20
Diamètre intérieur (mm) ∮508- ∮610 ∮508- ∮610 ∮508- ∮610 ∮508- ∮610
Diamètre extérieur maximal (mm) Φ1500 Φ1500 Φ1500 Φ1500
Nombre de rouleaux 19 19 19 19
Contrôleur CNC CNC CNC CNC
Précision d'alimentation (mm) ±0,2 ±0,2 ±0,2 ±0,2
Pression atmosphérique (kg/cm²) 5 5 5 5
Mode d'expansion de la crémaillère Hydraulique Hydraulique Hydraulique Hydraulique
Servo Moteur Servo + Réducteur Servo + Réducteur Servo + Réducteur Servo + Réducteur
Moteur à crémaillère (kw) 5 5 5 5
Sens d'alimentation gauche→droite gauche→droite gauche→droite gauche→droite
Hauteur de la ligne d'alimentation(mm) 850±50 850±50 850±50 850±50
Tension (v) AC380v AC380v AC380v AC380v
Facultatif 1. Manipulateur de découpage 2. Robot de joint de découpage 3. Machine automatique de laminage de film 4. Table élévatrice d'empilage automatique 5. Plate-forme de découpage
